Carga cualquier móvil con este cargador que te permite conectar  una mini placa solar, una dinamo para la bicicleta o una pila de 9 v. La placa solar y la dinamo también queremos comercializarlas.





El cargador para bicicleta, solar y con pila ahora más eficiente y compatible con iPhone.

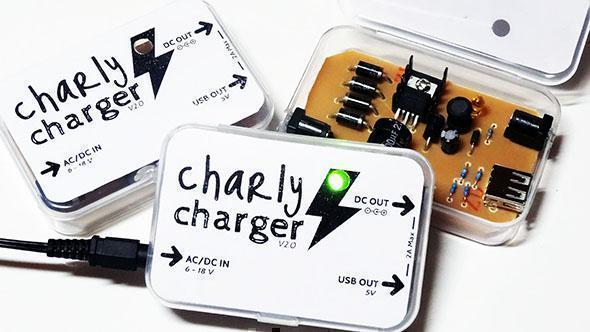

El Charly Charger, es el “cargador USB made in charlylabs”, de diseño abierto y compuesto en su mayoría por componentes discretos THT para un armado rápido y fácil. En esta nueva versión he reemplazado el corazón del cargador (el regulador de voltaje) por un regulador conmutado, específicamente el LM2596T-5de Texas Instruments, el cual necesita solo un diodo schottky, una bobina y un par de condensadores para funcionar. Este nuevo diseño tipo convertidor Buck permite una mayor eficiencia, llegando hasta el 90% de eficiencia en condiciones ideales. Además he agregado compatibilidad con iphone y ipod, una salida adicional de 5v via jack DC y un circuito impreso (PCB) de diseño propio.


Especificaciones


- Voltaje de entrada: 6V – 18V AC/DC
- Voltaje de salida: 5V DC
- Corriente de salida: Hasta 2A
- Topología: Convertidor Buck
- Eficiencia Promedio: 80%
- Compatible con iPhone y Android


Lista de Componentes


- 1 Caja de plástico
- 1 Placa impresa (PCB)
- 2 Jack DC
- 1 Jack USB hembra
- 5 Diodos Schottky 1N5824
- 1 Diodo 1N4007
- 1 Bobina 68 uH
- 1 Condensador de 2200 uF 25v
- 1 Condensador de 220 uF 16v
- 1 Regulador conmutado LM2596T-5 (datasheet)
- 1 disipador TO220 pequeño
- 1 tornillo c/ tuerca para el disipador
- 1 LED
- 1 resistencia de 330 ohm
- 2 resistencias de 75K ohm
- 2 resistencias de 49.9K ohm


Esquema del Circuito


circuito charger v2


Circuito Impreso (PCB)


pcb charger v2
