Su función se simplifica claramente con el nombre.
Con una emisora de Radio Aficionado, se puede emitir en varias bandas, dependiendo de la frecuencia a emitir (VHF, UHF o HF).
Sin embargo los equipos suelen ir provistos de una sola salida de antena.
Es habitual utilizar conmutadores manuales, pero ello no exime de instalar tantos cables como antenas, además se limita a la cantidad de cables que podemos instalar en nuestro edificio sin contar con el coste elevado que supone cada tirada de cable.
Con este proyecto se puede ahorran cableado coaxial, y se puede instalar las antenas que necesitemos sin importar su número. Incluso se pueden instalar varias antenas iguales y utilizar la que más nos interese según su orientación. (Interesante en concursos)
En la actualidad por imposibilidad de instalar varias tiradas de cable, se utilizan antenas multibandas, siendo estas, menos eficaces y más caras que las monobandas.
Se puede decir que se hace imprescindible obtener este Conmutador de Antenas si se quiere instalar más de dos antenas.
Descripción:
El prototipo se compone de dos equipos, el primero se coloca en el cuarto del operador para visualizar y controlar, y el otro cerca de las antenas para conmutar la antena seleccionada.
Para comunicarse los dos equipos, se instala junto al cable coaxial un cable de datos (Cat5) que se utiliza en casi todas las redes Ethernet y contiene 8 hilos. Este cable se conecta con RJ45 desde el conmutador hasta la caja de relés. (No es obligatorio ya que solo utiliza 3 hilos).
Este Conmutador de Antena trabaja con micro-controladores y la comunicación entre estos, por chips RS485 que puede transportar la comunicación necesaria entre el cuarto del operador y las antenas de radio. (En los ensayos se ha probado con 300m sin problemas), aunque para los usuarios dudo que sea necesarios estas distancias.
En este Conmutador los micro-controladores además de la comunicar datos entre nuestro QTH a la caja de relés, también puede enviar datos desde la caja de relés hasta nuestro QTH (bidireccional).
La señal de RF es transparente respecto la circuiteria electrónica, simplemente pasa por la caja principal del conmutador para recoger una muestra de la energía transmitida por inducción del coaxial. Las perdidas que pueden ocasionar son las mismas que cualquier vatímetro, inapreciables.
La parte mas frágil de la transmisión esta en los relés, que calculando las perdidas en frecuencias de hasta 30Mhz son prácticamente inexistentes y maneja con seguridad potencias de 5 kW debajo de 30 MHz, y hasta 2,5 kW a 50 Mhz.
La cantidad de antenas utilizadas en este proyecto son de 6 pero podemos instalar todas las que necesitemos. Como la comunicación es por envió de datos simplemente añadimos su existencia en la programación del Pic y añadir al circuito poco más que un relé.
Se alimenta con una F.A de 12v o una batería de vehículo, para excitar los relés, todo lo demás esta rectificado a 5v para todos los demás componentes. De esa forma podemos utilizarlo incluso cuando salimos al campo. El consumo es mínimo, aproximadamente 150mA, pero puede llegar hasta 400mA si la manguera de alimentación es muy larga, por su caída de tensión.
FUNCIONALIDAD:

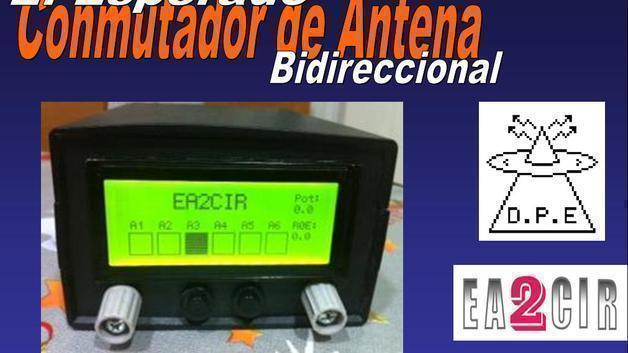

Nuestro Conmutador no se basa en señalizar la antena conmutada con unos simples led, como se pueden ver en el mercado. Para ello controlamos los diferentes menús en una pantalla LCD 192x64 donde se puede visualizar con sencillez todas las aplicaciones tanto las actuales como futuras que se quieran implementar.
En este prototipo hay un menú con dos opciones (conmutador y vatímetro-roe). Dichos menús se controlan con dos botones que están justo debajo de la pantalla.
La conmutación se controla con un selector que se encuentra a la derecha de la pantalla, dependiendo de su posición visualizaremos en todo momento la antena conmutada.
Dentro del menú del vatimetro y dependiendo de la banda podemos calibrarlo con el potenciómetro que se encuentra a la izquierda de la pantalla ajustaremos la tensión al máximo de la barra horizontal, una vez calibrada podemos visualizar la Potencia y ROE mediante la transmisión.
Podremos variar el contraste y la luminosidad de la pantalla, y se esta desarrollando la posibilidad de configurar el usuario la banda en cada antena y modificar su indicativo en la pantalla.
Otra opción que se esta considerando es colocar un display en la caja de relés para saber numéricamente que antena esta conmutada cuando subimos a verificar nuestra caja de relés instalado en el tejado.
Este proyecto no tiene límites a la hora de actualizaciones, se quiere aumentar las prestaciones con módulos que se podrán instalar a posterior, como Estación Meteorológica, Analizador de banda, Conmutador Automático, control eléctrico de otros equipos como por ejemplo un Rotor, etc. Simplemente insertando unas placas a muestro conmutador introduciremos más prestaciones sin tener que llenar de aparatos nuestra Estación de Radio.
Que servicios ofrece:
1- Ahorro de cable coaxial.
2- Visualización por LCD.
3.- Aviso visual y acústico de Potencia reflejada para proteger los transistores finales de nuestros equipos de radio.
4.- Configuración por el usuario para nombrar las antenas por su banda.
5.- Control de multi-aplicaciones por menús.
Sinceramente gradecemos absolutamente todas las aportaciones y espero poder recompensarlo de alguna otra forma.
